Описание системы
Элементы одноконтурной системы «Лайт» разработаны с учетом требований клиентов, желающих приобрести надежный и прочный дымоход с минимальными затратами.
Системы дымоходов состоят из основных стандартных элементов и ряда профильных конструкций, что позволяет осуществлять быстрый монтаж дымохода различной конфигурации. Конструкция одноконтурных труб и элементов обеспечивает плотную надежную стыковку и не требует применения дорогостоящих герметиков в месте стыковки элементов системы.
Элементы дымоходов отличаются компактностью, простотой конструкции, легкостью монтажа и более низкой ценой по сравнению с импортными аналогами.
Элементы системы сварены высокотехнологичной аргонно-дуговой сваркой. Это обеспечивает герметичность и долговечность каждого элемента дымохода. Увеличенная толщина стенки трубы и цельносварной шов существенно продлевают срок службы дымохода, повышают его безопасность.
Элементы дымоходов одноконтурной системы «Лайт» изготавливаются из нержавеющей стали марки AISI 409 толщиной 1 мм в соответствии с существующими требованиями СНиП 41-01-2003, также правилами производства трубо-печных работ ВДПО.
Элементы насаживаются друг на друга на глубину посадки не менее половины диаметра трубы, что удовлетворяет современным требованиям пожаробезопасности дымохода.
Нами серийно выпускаются трубы и элементы следующих диаметров 110, 115, 120, 130, 140, 150, 180, 200, 210, 230, 250 и 300 мм.
Для стыковки серийных элементов к отопительным агрегатам с другими диаметрами дымохода необходимо использовать переходные элементы из системы «Лайт». В ассортименте продукции имеются также соответствующие переходные элементы с системы «Лайт» на систему двухконтурных дымоходов «Трим».
Системы дымоходов состоят из основных стандартных элементов и ряда профильных конструкций, что позволяет осуществлять быстрый монтаж дымохода различной конфигурации. Конструкция одноконтурных труб и элементов обеспечивает плотную надежную стыковку и не требует применения дорогостоящих герметиков в месте стыковки элементов системы.
Элементы дымоходов отличаются компактностью, простотой конструкции, легкостью монтажа и более низкой ценой по сравнению с импортными аналогами.
Элементы системы сварены высокотехнологичной аргонно-дуговой сваркой. Это обеспечивает герметичность и долговечность каждого элемента дымохода. Увеличенная толщина стенки трубы и цельносварной шов существенно продлевают срок службы дымохода, повышают его безопасность.
Характеристики системы
Элементы дымоходов одноконтурной системы «Лайт» изготавливаются из нержавеющей стали марки AISI 409 толщиной 1 мм в соответствии с существующими требованиями СНиП 41-01-2003, также правилами производства трубо-печных работ ВДПО.
Элементы насаживаются друг на друга на глубину посадки не менее половины диаметра трубы, что удовлетворяет современным требованиям пожаробезопасности дымохода.
Нами серийно выпускаются трубы и элементы следующих диаметров 110, 115, 120, 130, 140, 150, 180, 200, 210, 230, 250 и 300 мм.
Для стыковки серийных элементов к отопительным агрегатам с другими диаметрами дымохода необходимо использовать переходные элементы из системы «Лайт». В ассортименте продукции имеются также соответствующие переходные элементы с системы «Лайт» на систему двухконтурных дымоходов «Трим».
Элементы системы "Лайт"
Труба. Одноконтурный дымоход
Трубы одноконтурной системы дымоходов изготавливаются из нержавеющей стали марки AISI 409 толщиной 1 мм. Дымовые трубы сварены высокотехнологичной аргонно-дуговой сваркой. Это обеспечивает герметичность и долговечность каждого элемента дымохода. Увеличенная толщина стенки трубы и цельносварной шов существенно продлевают срок службы дымохода, повышают его безопасность.
Элемент |
Труба d= 110мм b=0,5мм l=0,5 нерж |
Труба d= 110мм b=0,5мм l=1,0 нерж |
Труба d= 110мм b=1,0мм l=0,25 нерж |
Труба d= 110мм b=1,0мм l=0,5 нерж |
Труба d= 110мм b=1,0мм l=1,0 нерж |
Труба d= 110мм b=1,2мм l=0,5 Ст3 |
Труба d= 110мм b=1,2мм l=1,0 Ст3 |
Труба d= 115мм b=0,5мм l=0,5 нерж |
Труба d= 115мм b=0,5мм l=1,0 нерж |
Труба d= 115мм b=1,0мм l=0,25 нерж |
Труба d= 115мм b=1,0мм l=0,5 нерж |
Труба d= 115мм b=1,0мм l=1,0 нерж |
Труба d= 115мм b=1,2мм l=0,5 Ст3 |
Труба d= 115мм b=1,2мм l=1,0 Ст3 |
Труба d= 120мм b=0,5мм l=0,5 нерж |
Труба d= 120мм b=0,5мм l=1,0 нерж |
Труба d= 120мм b=1,0мм l=0,25 нерж |
Труба d= 120мм b=1,0мм l=0,5 нерж |
Труба d= 120мм b=1,0мм l=1,0 нерж |
Труба d= 120мм b=1,2мм l=0,5 Ст3 |
Труба d= 120мм b=1,2мм l=1,0 Ст3 |
Труба d= 130мм b=0,5мм l=0,5 нерж |
Труба d= 130мм b=0,5мм l=1,0 нерж |
Труба d= 130мм b=1,0мм l=0,25 нерж |
Труба d= 130мм b=1,0мм l=0,5 нерж |
Труба d= 130мм b=1,0мм l=1,0 нерж |
Труба d= 130мм b=1,2мм l=0,5 Ст3 |
Труба d= 130мм b=1,2мм l=1,0 Ст3 |
Труба d= 140мм b=0,5мм l=0,5 нерж |
Труба d= 140мм b=0,5мм l=1,0 нерж |
Труба d= 140мм b=1,0мм l=0,25 нерж |
Труба d= 140мм b=1,0мм l=0,5 нерж |
Труба d= 140мм b=1,0мм l=1,0 нерж |
Труба d= 140мм b=1,2мм l=0,5 Ст3 |
Труба d= 140мм b=1,2мм l=1,0 Ст3 |
Труба d= 150мм b=0,5мм l=0,5 нерж |
Труба d= 150мм b=0,5мм l=1,0 нерж |
Труба d= 150мм b=1,0мм l=0,25 нерж |
Труба d= 150мм b=1,0мм l=0,5 нерж |
Труба d= 150мм b=1,0мм l=1,0 нерж |
Труба d= 150мм b=1,2мм l=0,5 Ст3 |
Труба d= 150мм b=1,2мм l=1,0 Ст3 |
Труба d= 180мм b=0,5мм l=0,5 нерж |
Труба d= 180мм b=0,5мм l=1,0 нерж |
Труба d= 180мм b=1,0мм l=0,25 нерж |
Труба d= 180мм b=1,0мм l=0,5 нерж |
Труба d= 180мм b=1,0мм l=1,0 нерж |
Труба d= 180мм b=1,2мм l=0,5 Ст3 |
Труба d= 180мм b=1,2мм l=1,0 Ст3 |
Труба d= 200мм b=0,5мм l=0,5 нерж |
Труба d= 200мм b=0,5мм l=1,0 нерж |
Труба d= 200мм b=1,0мм l=0,25 нерж |
Труба d= 200мм b=1,0мм l=0,5 нерж |
Труба d= 200мм b=1,0мм l=1,0 нержv |
Труба d= 200мм b=1,2мм l=0,5 Ст3 |
Труба d= 200мм b=1,2мм l=1,0 Ст3 |
Труба d= 230мм b=1,0мм l=0,5 нерж |
Труба d= 230мм b=1,0мм l=1,0 нерж |
Труба d= 250мм b=1,0мм l=0,25 нерж |
Труба d= 250мм b=1,0мм l=0,5 нерж |
Труба d= 250мм b=1,0мм l=1,0 нерж |
Труба d= 300мм b=1,0мм l=0,5 нерж |
Труба d= 300мм b=1,0мм l=1,0 нерж |

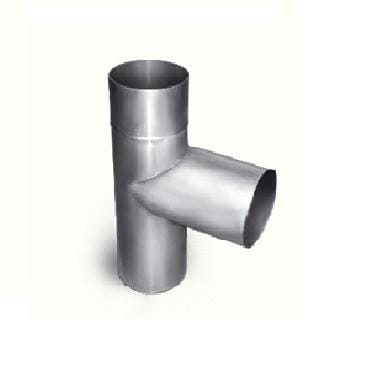

Тройник
Тройники предназначены для изменения направления дымохода, а также для удобства чистки дымовых труб. При изготовлении тройников используется нержавеющая сталь марки AISI 409 толщиной 1 мм.
Колено 135 градусов
Элемент |
Тройник проходной d= 110мм b=1,0мм нерж. |
Тройник проходной d= 115мм b=1,0мм нерж. |
Тройник проходной d= 120мм b=1,0мм нерж. |
Тройник проходной d= 130мм b=1,0мм нерж. |
Тройник проходной d= 140мм b=1,0мм нерж. |
Тройник проходной d= 150мм b=1,0мм нерж. |
Тройник проходной d= 180мм b=1,0мм нерж. |
Тройник проходной d= 200мм b=1,0мм нерж. |
Тройник проходной d= 250мм b=1,0мм нерж. |
Тройник проходной d= 300мм b=1,0мм нерж. |
Тройник со стаканом d= 110мм b=1,0мм нерж. |
Тройник со стаканом d= 115мм b=1,0мм нерж. |
Тройник со стаканом d= 120мм b=1,0мм нерж. |
Тройник со стаканом d= 130мм b=1,0мм нерж. |
Тройник со стаканом d= 140мм b=1,0мм нерж. |
Тройник со стаканом d= 150мм b=1,0мм нерж. |
Тройник со стаканом d= 180мм b=1,0мм нерж. |
Тройник со стаканом d= 200мм b=1,0мм нерж. |
Тройник со стаканом d= 250мм b=1,0мм нерж. |
Тройник со стаканом d= 300мм b=1,0мм нерж. |
Тройник со стаканом d=110мм b=1,2мм ст3 |
Тройник со стаканом d=115мм b=1,2мм ст3 |
Тройник со стаканом d=120мм b=1,2мм ст3 |
Тройник со стаканом d=130мм b=1,2мм ст3 |
Тройник со стаканом d=140мм b=1,2мм ст3 |
Тройник со стаканом d=150мм b=1,2мм ст3 |
Тройник со стаканом d=180мм b=1,2мм ст3 |
Тройник со стаканом d=200мм b=1,2мм ст3 |
Колено 135 градусов
Поворотное колено 135° предназначено для изменения направления дымохода на 45 градусов. При изготовлении колен используется нержавеющая сталь толщиной 1 мм.
Колено 90гр. (3-х секционное)
Элемент |
Колено d= 110мм b= 1,2мм ст.3 < 135° |
Колено d= 110мм b=0,5мм нерж.<135° |
Колено d= 110мм b=1,0мм нерж. < 135° |
Колено d= 115мм b= 1,2мм ст.3 < 135° |
Колено d= 115мм b=0,5мм нерж.<135° |
Колено d= 115мм b=1,0мм нерж. < 135° |
Колено d= 120мм b= 1,2мм ст.3 < 135° |
Колено d= 120мм b=0,5мм нерж.<135° |
Колено d= 120мм b=1,0мм нерж. < 135° |
Колено d= 130мм b= 1,2мм ст.3 < 135° |
Колено d= 130мм b=0,5мм нерж. <135° |
Колено d= 130мм b=1,0мм нерж. < 135° |
Колено d= 140мм b= 1,2мм ст.3 < 135° |
Колено d= 140мм b=0,5мм нерж. <135° |
Колено d= 140мм b=1,0мм нерж. < 135° |
Колено d= 150мм b= 1,2мм ст.3 < 135° |
Колено d= 150мм b=0,5мм нерж. <135° |
Колено d= 150мм b=1,0мм нерж. < 135° |
Колено d= 180мм b= 1,2мм ст.3 < 135° |
Колено d= 180мм b=0,5мм нерж. <135° |
Колено d= 180мм b=1,0мм нерж. < 135° |
Колено d= 200мм b= 1,2мм ст.3 < 135° |
Колено d= 200мм b=0,5мм нерж. <135° |
Колено d= 200мм b=1,0мм нерж. < 135° |
Колено d= 250мм b=1,0мм нерж. < 135° |
Колено d= 300мм b=1,0мм нерж. < 135° |
Колено 90гр. (3-х секционное)
Поворотное колено 90° (3-х секционное) предназначено для изменения направления дымохода на 90 градусов. При изготовлении трехсекционных колен под 90° используется нержавеющая сталь толщиной 1,0 мм.
Проходной патрубок
Элемент |
Колено d= 110мм b= 1,2мм ст.3 < 90° |
Колено d= 110мм b=0,5мм нерж. <90° |
Колено d= 110мм b=1,0мм нерж. < 90° |
Колено d= 115мм b= 1,2мм ст.3 < 90° |
Колено d= 115мм b=0,5мм нерж. <90° |
Колено d= 115мм b=1,0мм нерж. < 90° |
Колено d= 120мм b= 1,2мм ст.3 < 90° |
Колено d= 120мм b=0,5мм нерж. <90° |
Колено d= 120мм b=1,0мм нерж. < 90° |
Колено d= 130мм b= 1,2мм ст.3 < 90° |
Колено d= 130мм b=0,5мм нерж. <90° |
Колено d= 130мм b=1,0мм нерж. < 90° |
Колено d= 140мм b= 1,2мм ст.3 < 90° |
Колено d= 140мм b=0,5мм нерж. <90° |
Колено d= 140мм b=1,0мм нерж. < 90° |
Колено d= 150мм b= 1,2мм ст.3 < 90° |
Колено d= 150мм b=0,5мм нерж. <90° |
Колено d= 150мм b=1,0мм нерж. < 90° |
Колено d= 180мм b= 1,2мм ст.3 < 90° |
Колено d= 180мм b=0,5мм нерж. <90° |
Колено d= 180мм b=1,0мм нерж. < 90° |
Колено d= 200мм b= 1,2мм ст.3 < 90° |
Колено d= 200мм b=0,5мм нерж. <90° |
Колено d= 200мм b=1,0мм нерж. < 90° |
Колено d= 250мм b=1,0мм нерж. < 90° |
Колено d= 300мм b=1,0мм нерж. < 90° |
Проходной патрубок
Проходной патрубок предназначен для устройства прохода дымохода через стеновые и потолочные перекрытия с целью предохранения от возгорания легковоспламеняющихся конструкций помещений. Материал - нержавеющая сталь.
Переходник с диаметра на диаметр
Элемент |
Проходной патрубок d=120 |
Проходной патрубок d=150 |
Проходной патрубок d=200 |

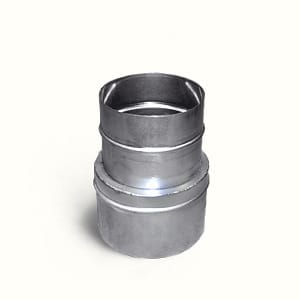

Переходник с диаметра на диаметр
Переходник с диаметра на диаметр используется для выполнения перехода от нестандартного диаметра труб на стандартные элементы системы дымоходов Лайт. При изготовлении переходников используется нержавеющая сталь толщиной 1,0 мм.
Стенной кронштейн
Заслонка
Крышная разделка
Элемент |
Муфта обратная d=120мм |
Муфта обратная d=150мм |
Переходник 102/120 (для печей Kastor) |
Переходник 110/115 |
Переходник 110/120 |
Переходник 115/110 |
Переходник 115/120 |
Переходник 120/130 |
Переходник 120/150 |
Переходник 130/150 |
Переходник 130/150 (для печей Kastor) |
Переходник 140/150 |
Переходник 150/200 |
Переходник 180/200 |
Переходник 200/250 |
Стенной кронштейн
Стенной кронштейн используется для крепления элементов дымохода к стенам. Как правило, на каждые два метра дымохода следует устанавливать один стенной кронштейн. Материал - нержавеющая сталь. При больших расстояниях дымохода от стены следует использовать соответствующие удлинители.
Элемент |
Стенной кронштейн d=120, нерж. |
Стенной кронштейн d=150, нерж. |
Стенной кронштейн d=180, нерж. |

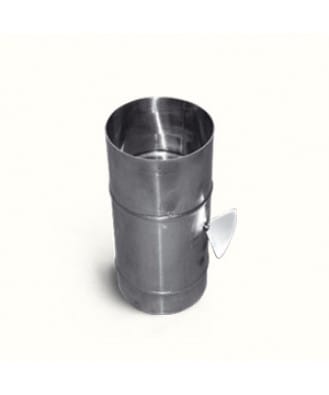

Заслонка
Заслонка используется для регулировки скорости прохождения дымовых газов по дымовым каналам, и соответственно, режима горения отопительного агрегата. Конструкция заслонки гарантирует защиту от отравления угарным газом за счет того, что при полностью закрытом регуляторе заслонки в дымоходе остается канал для движения дымовых газов.
Элемент |
Заслонка d= 110мм b=1,0мм нерж |
Заслонка d= 115мм b=1,0мм l=0,5 нерж |
Заслонка d= 115мм b=1,0мм нерж |
Заслонка d= 120мм b=1,0мм l=0,5 нерж |
Заслонка d= 120мм b=1,0мм нерж |
Заслонка d= 130мм b=1,0мм l=0,5 нерж |
Заслонка d= 130мм b=1,0мм нерж |
Заслонка d= 140мм b=1,0мм нерж |
Заслонка d= 150мм b=1,0мм l=0,5 нерж |
Заслонка d= 150мм b=1,0мм нерж |
Заслонка d= 180мм b=1,0мм l=0,5 нерж |
Заслонка d= 180мм b=1,0мм нерж |
Заслонка d= 200мм b=1,0мм l=0,5 нерж |
Заслонка d= 200мм b=1,0мм нерж |

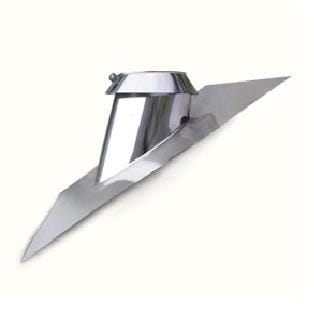

Крышная разделка
Крышная разделка используется для герметизации прохода дымохода через наклонную крышу (угол наклона крыши: от 15 до 35 градусов и от 35 до 55 градусов). Материал - нержавеющая сталь или полированная (зеркальная) нержавеющая сталь.
Зонт
Зонт используется в качестве завершения дымохода для предохранения его от атмосферных осадков. Материал - матовая или полированная (зеркальная) нержавеющая сталь толщиной 0,5 мм.
Элемент |
Крышная разделка d=120мм, нерж. b=0,5мм 15°-35° |
Крышная разделка d=120мм, нерж. b=0,5мм 35°-55° |
Крышная разделка d=120мм, нерж. b=1,0мм 15°-35° |
Крышная разделка d=120мм, нерж. b=1,0мм 35°-55° |
Крышная разделка d=150мм, нерж. b=0,5мм 15°-35° |
Крышная разделка d=150мм, нерж. b=0,5мм 35°-55° |
Крышная разделка d=150мм, нерж. b=1,0мм 15°-35° |
Крышная разделка d=150мм, нерж. b=1,0мм 35°-55° |

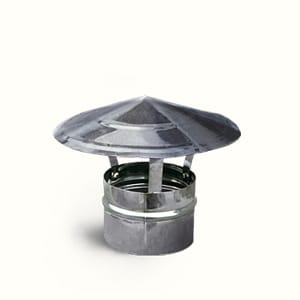

Зонт
Зонт используется в качестве завершения дымохода для предохранения его от атмосферных осадков. Материал - матовая или полированная (зеркальная) нержавеющая сталь толщиной 0,5 мм.
Элемент |
Зонт d= 110 мм нерж |
Зонт d= 115 мм нерж |
Зонт d= 120 мм нерж |
Зонт d= 130 мм нерж |
Зонт d= 150 мм нерж |
Зонт d= 180 мм нерж |
Зонт d= 200 мм нерж |
Зонт d= 250 мм нерж |
