Описание системы
Универсальные системы дымоходов из нержавеющей стали производства компании «НИИ КМ» являются надежными многофункциональными системами, предназначенными для вывода продуктов сгорания современных отопительных и банных печей, каминов и котлов, работающих на твердом, жидком и газообразном топливе.
Трехслойные двухконтурные трубы системы «Трим» - идеальный вариант для современных отопительных агрегатов с экономным расходом топлива и низкой температурой дымовых газов. Использование в качестве дымохода термоизолированных двухконтурных труб существенно улучшает режим работы печей и каминов, позволяет уменьшить образование конденсата (который неизбежно возникает при эксплуатации современных отопительных агрегатов с высоким КПД), а также существенно повышает пожаробезопасность.
Характеристики системы
Элементы системы «Трим» имеют трехслойную конструкцию:
• внутренний контур из нержавеющей стали марки AISI 409 (в российском стандарте 08Х13) толщиной 1 мм;
• теплоизоляционный слой толщиной 35 мм из негорючего материала на основе базальтового волокна, значительно повышающий пожаробезопасность дымохода и исключающий сильное охлаждение отходящих газов, что сводит к минимуму выпадение агрессивного конденсата;
• внешний контур из матовой или полированной (зеркальной) нержавеющей стали марки AISI 430 (в российском стандарте 08Х17) толщиной 0,5 мм или из оцинкованной стали толщиной 0,55 мм.
Элементы системы "Трим"
Труба. Двухконтурный дымоход
Дымовые трубы состоят из внутренней сварной трубы из нержавеющей стали марки AISI 409 толщиной 1 мм и внешней трубы (обечайки) большего диаметра из матовой или полированной (зеркальной) нержавеющей стали марки AISI 430 толщиной 0,5 мм или из оцинкованной стали толщиной 0,55 мм. Между трубами проложен слой утеплителя — негорючий изоляционный материал на основе базальтовых пород.
| Элемент |
|
Труба d= 115/190 мм нерж-зерк |
| Труба d= 115/190 мм нерж-зерк l=0,5 |
| Труба d= 115/190 мм нерж-нерж |
| Труба d= 115/190 мм нерж-нерж l=0,5 |
| Труба d= 115/190 мм нерж-оц |
| Труба d= 115/190 мм нерж-оц l=0,5 |
| Труба d= 120/190 мм нерж-зерк |
| Труба d= 120/190 мм нерж-зерк l=0,5 |
| Труба d= 120/190 мм нерж-нерж |
| Труба d= 120/190 мм нерж-нерж l=0,5 |
| Труба d= 120/190 мм нерж-оц |
| Труба d= 120/190 мм нерж-оц l=0,5 |
| Труба d= 150/220 мм нерж-зерк |
| Труба d= 150/220 мм нерж-зерк l=0,5 |
| Труба d= 150/220 мм нерж-нерж |
| Труба d= 150/220 мм нерж-нерж l=0,5 |
| Труба d= 150/220 мм нерж-оц |
| Труба d= 150/220 мм нерж-оц l=0,5 |
| Труба d= 180/250 мм нерж-зерк |
| Труба d= 180/250 мм нерж-зерк l=0,5 |
| Труба d= 180/250 мм нерж-нерж |
| Труба d= 180/250 мм нерж-нерж l=0,5 |
| Труба d= 180/250 мм нерж-оц |
| Труба d= 180/250 мм нерж-оц l=0,5 |
| Труба d= 200/270 мм нерж-зерк |
| Труба d= 200/270 мм нерж-зерк l=0,5 |
| Труба d= 200/270 мм нерж-нерж |
| Труба d= 200/270 мм нерж-нерж l=0,5 |
| Труба d= 200/270 мм нерж-оц |
| Труба d= 200/270 мм нерж-оц l=0,5 |
| Труба d= 250/310 мм нерж-зерк |
| Труба d= 250/310 мм нерж-зерк l=0,5 |
| Труба d= 250/310 мм нерж-нерж |
| Труба d= 250/310 мм нерж-нерж l=0,5 |
| Труба d= 250/310 мм нерж-оц |
| Труба d= 250/310 мм нерж-оц l=0,5 |

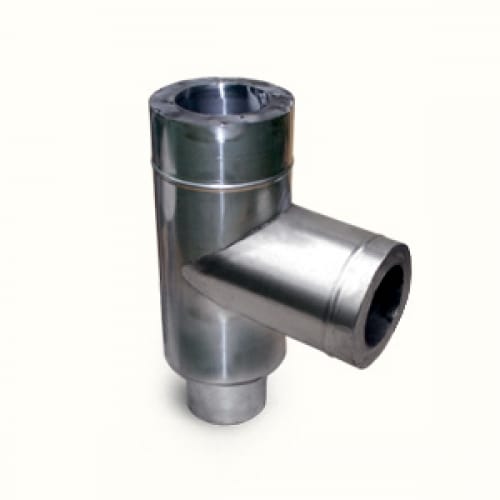

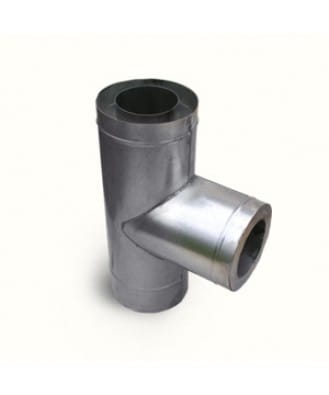

Тройник с прочистным стаканом
Тройник предназначен для изменения направления дымохода на 90 градусов. Съемный прочистной стакан облегчает обслуживание системы дымоходов, исполняя одновременно роль сборника конденсата и ревизии дымохода.
Тройник с ревизией
| Элемент |
| Тройник со стаканом d= 115/190 мм нерж |
| Тройник со стаканом d= 115/190 мм нерж |
| Тройник со стаканом d= 115/190 мм нерж-оц |
| Тройник со стаканом d= 120/190 мм нерж |
| Тройник со стаканом d= 120/190 мм нерж-зерк |
| Тройник со стаканом d= 120/190 мм нерж-оц |
| Тройник со стаканом d= 150/220 мм нерж |
| Тройник со стаканом d= 150/220 мм нерж-зерк |
| Тройник со стаканом d= 150/220 мм нерж-оц |
| Тройник со стаканом d= 180/250 мм нерж |
| Тройник со стаканом d= 180/250 мм нерж-зерк |
| Тройник со стаканом d= 180/250 мм нерж-оц |
| Тройник со стаканом d= 200/270 мм нерж |
| Тройник со стаканом d= 200/270 мм нерж-зерк |
| Тройник со стаканом d= 200/270 мм нерж-оц |
| Тройник со стаканом d= 250/310 мм нерж |
| Тройник со стаканом d= 250/310 мм нерж-зерк |
| Тройник со стаканом d= 250/310 мм нерж-оц |
Тройник с ревизией
Тройник с элементом ревизии облегчает обслуживание дымоходной системы. В основном тройник с ревизией используется в случае шахтного монтажа дымохода или для газовых котлов. В нижней части тройника предусмотрен штуцер для слива конденсата.
Тройник проходной
Проходной тройник предназначен для подсоединения отопительного агрегата к дымоходу.

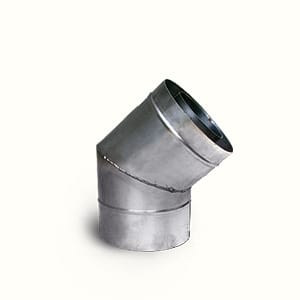

Колено (135 градусов)
Поворотные колена предназначены для изменения направления дымохода. При изготовлении колен для внутренней трубы используется нержавеющая сталь толщиной 1 мм. Внутренний слой — негорючий изоляционный материал на основе базальтовых пород.

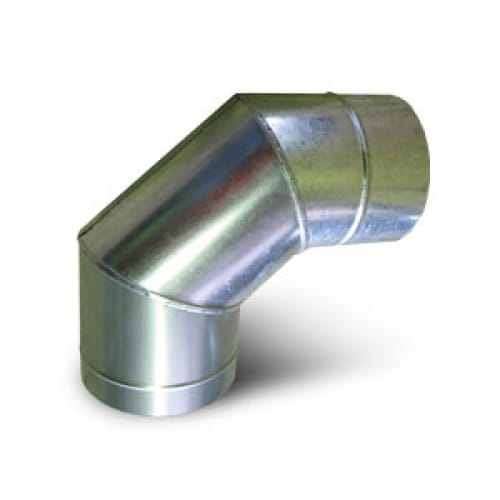

Колено (90 градусов)
Поворотные колена предназначены для изменения направления дымохода. При изготовлении колен для внутренней трубы используется нержавеющая сталь толщиной 1 мм. Внутренний слой — негорючий изоляционный материал на основе базальтовых пород.
Опорный кронштейн
Опорный кронштейн используется в качестве опоры дымохода и способен выдержать вес порядка 200 кг. При монтаже опорный кронштейн крепится на внутренней или наружной стене здания.

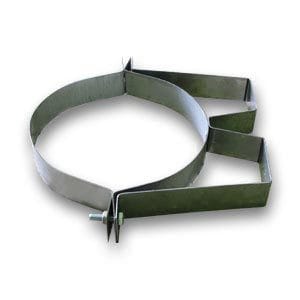

Стенной кронштейн
Стенной кронштейн используется для крепления элементов дымохода к стенам. Как правило, на каждые два метра дымохода следует устанавливать один стенной кронштейн. Материал - нержавеющая сталь. При больших расстояниях дымохода от стены следует использовать соответствующие удлинители.

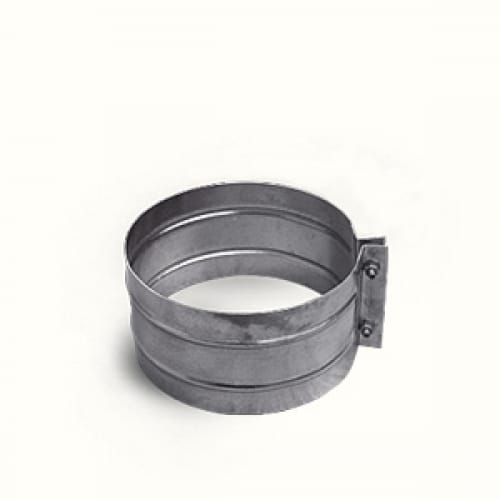

Хомут
Хомут соответствующего диаметра используется для надежного крепления труб и элементов двухконтурной системы между собой.

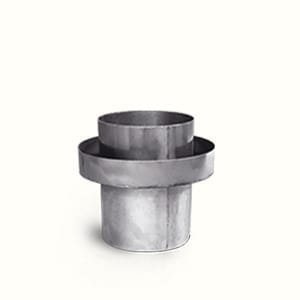

Переход на систему Трим
Переходники предназначены для выполнения перехода от одноконтурной трубы или выходного патрубка дымохода отопительного агрегата на элементы двухконтурной системы дымоходов «Трим».
Проходной патрубок
Проходной патрубок предназначен для устройства пожаробезопасного прохода дымохода через стены и потолочные перекрытия с целью предохранения от возгорания легковоспламеняющихся конструкций помещений. Материал — нержавеющая сталь 0,5 мм.

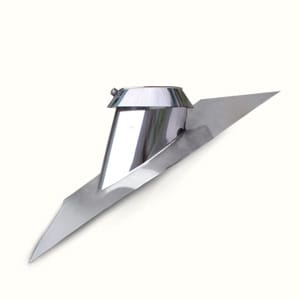

Крышная разделка
Крышная разделка используется для герметизации прохода дымохода через наклонную крышу. Для обеспечения герметичности между крышной разделкой и трубой дымохода используется соответствующая манжета-хомут.

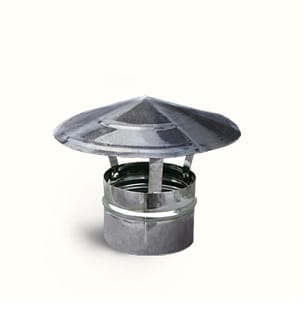

Зонт
Зонт используется в качестве завершения двухконтурного дымохода для предохранения его от атмосферных осадков. Основание зонта выполняется из матовой нержавеющей стали толщиной 1 мм, верхняя часть зонта — из полированной нержавеющей стали толщиной 0,5 мм.
| Элемент |
| Тройник с ревизией d= 115/190 мм нерж |
| Тройник с ревизией d= 120/190 мм нерж |
| Тройник с ревизией d= 150/220 мм нерж |
| Тройник с ревизией d= 180/250 мм нерж |
| Тройник с ревизией d= 200/270 мм нерж |
| Тройник с ревизией d= 250/310 мм нерж |
Тройник проходной
Проходной тройник предназначен для подсоединения отопительного агрегата к дымоходу.
| Элемент |
| Тройник проходной d= 115/190 мм нерж |
| Тройник проходной d= 115/190 мм нерж-зерк |
| Тройник проходной d= 115/190 мм нерж-оц |
| Тройник проходной d= 120/190 мм нерж |
| Тройник проходной d= 120/190 мм нерж-зерк |
| Тройник проходной d= 120/190 мм нерж-оц |
| Тройник проходной d= 150/220 мм нерж |
| Тройник проходной d= 150/220 мм нерж-зерк |
| Тройник проходной d= 150/220 мм нерж-оц |
| Тройник проходной d= 180/250 мм нерж |
| Тройник проходной d= 180/250 мм нерж-зерк |
| Тройник проходной d= 180/250 мм нерж-оц |
| Тройник проходной d= 200/270 мм нерж |
| Тройник проходной d= 200/270 мм нерж-зерк |
| Тройник проходной d= 200/270 мм нерж-оц |
| Тройник проходной d= 250/310 мм нерж |
| Тройник проходной d= 250/310 мм нерж-зерк |
| Тройник проходной d= 250/310 мм нерж-оц |
Колено (135 градусов)
Поворотные колена предназначены для изменения направления дымохода. При изготовлении колен для внутренней трубы используется нержавеющая сталь толщиной 1 мм. Внутренний слой — негорючий изоляционный материал на основе базальтовых пород.
| Элемент |
| Колено d= 115/190 мм нерж < 135° |
| Колено d= 115/190 мм нерж-зерк < 135° |
| Колено d= 115/190 мм нерж-оц <135° |
| Колено d= 120/190 мм нерж < 135° |
| Колено d= 120/190 мм нерж-зерк < 135° |
| Колено d= 120/190 мм нерж-оц <135° |
| Колено d= 150/220 мм нерж < 135° |
| Колено d= 150/220 мм нерж-зерк < 135° |
| Колено d= 150/220 мм нерж-оц <135° |
| Колено d= 180/250 мм нерж < 135° |
| Колено d= 180/250 мм нерж-зерк < 135° |
| Колено d= 180/250 мм нерж-оц <135° |
| Колено d= 200/270 мм нерж < 135° |
| Колено d= 200/270 мм нерж-зерк < 135° |
| Колено d= 200/270 мм нерж-оц <135° |
| Колено d= 250/310 мм нерж < 135° |
| Колено d= 250/310 мм нерж-зерк < 135° |
| Колено d= 250/310 мм нерж-оц <135° |
Колено (90 градусов)
Поворотные колена предназначены для изменения направления дымохода. При изготовлении колен для внутренней трубы используется нержавеющая сталь толщиной 1 мм. Внутренний слой — негорючий изоляционный материал на основе базальтовых пород.
| Элемент |
| Колено d= 115/190 мм нерж < 90° |
| Колено d= 115/190 мм нерж-зерк < 90° |
| Колено d= 115/190 мм нерж-оц <90° |
| Колено d= 120/190 мм нерж < 90° |
| Колено d= 120/190 мм нерж-зерк < 90° |
| Колено d= 120/190 мм нерж-оц <90° |
| Колено d= 150/220 мм нерж < 90° |
| Колено d= 150/220 мм нерж-зерк < 90° |
| Колено d= 150/220 мм нерж-оц <90° |
| Колено d= 180/250 мм нерж < 90° |
| Колено d= 180/250 мм нерж-зерк < 90° |
| Колено d= 180/250 мм нерж-оц <90° |
| Колено d= 200/270 мм нерж < 90° |
| Колено d= 200/270 мм нерж-зерк < 90° |
| Колено d= 200/270 мм нерж-оц <90° |
| Колено d= 250/310 мм нерж < 90° |
| Колено d= 250/310 мм нерж-зерк < 90° |
| Колено d= 250/310 мм нерж-оц <90° |
Опорный кронштейн
Опорный кронштейн используется в качестве опоры дымохода и способен выдержать вес порядка 200 кг. При монтаже опорный кронштейн крепится на внутренней или наружной стене здания.
| Элемент |
| Опорный кронштейн d=190мм |
| Опорный кронштейн d=220мм |
| Опорный кронштейн d=250мм |
| Опорный кронштейн d=270мм |
| Опорный кронштейн d=310мм |
Стенной кронштейн
Стенной кронштейн используется для крепления элементов дымохода к стенам. Как правило, на каждые два метра дымохода следует устанавливать один стенной кронштейн. Материал - нержавеющая сталь. При больших расстояниях дымохода от стены следует использовать соответствующие удлинители.
| Элемент |
| Стенной кронштейн d=190, нерж. |
| Стенной кронштейн d=220, нерж. |
| Стенной кронштейн d=250, нерж. |
| Стенной кронштейн d=270, нерж. |
| Стенной кронштейн d=310, нерж. |
| Стенной кронштейн телескопический d=190, l=300...500 |
| Стенной кронштейн телескопический d=190, l=500...900 |
| Стенной кронштейн телескопический d=220, l=300...500 |
| Стенной кронштейн телескопический d=220, l=500...900 |
| Стенной кронштейн телескопический d=250, l=300...500 |
| Стенной кронштейн телескопический d=250, l=500...900 |
| Стенной кронштейн телескопический d=270, l=300...500 |
| Стенной кронштейн телескопический d=270, l=500...900 |
| Стенной кронштейн телескопический d=310, l=300...500 |
| Стенной кронштейн телескопический d=310, l=500...900 |
| Удлинитель стенного кронштейна l=330…500 нерж |
| Удлинитель стенного кронштейна l=330…700 нерж |
Хомут
Хомут соответствующего диаметра используется для надежного крепления труб и элементов двухконтурной системы между собой.
| Элемент |
| Хомут d=190 мм нерж |
| Хомут d=190 мм нерж-зерк |
| Хомут d=190 мм оцинк |
| Хомут d=220 мм нерж |
| Хомут d=220 мм нерж-зерк |
| Хомут d=220 мм оцинк |
| Хомут d=250 мм нерж |
| Хомут d=250 мм нерж-зерк |
| Хомут d=250 мм оцинк |
| Хомут d=270 мм нерж |
| Хомут d=270 мм нерж-зерк |
| Хомут d=270 мм оцинк |
| Хомут d=310 мм нерж |
| Хомут d=310 мм нерж-зерк |
| Хомут d=310 мм оцинк |
Переход на систему Трим
Переходники предназначены для выполнения перехода от одноконтурной трубы или выходного патрубка дымохода отопительного агрегата на элементы двухконтурной системы дымоходов «Трим».
| Элемент |
| Переход d= 115/190 мм нерж |
| Переход d= 120/190 мм нерж |
| Переход d= 150/220 мм нерж |
| Переход d= 180/250 мм нерж |
| Переход d= 200/270 мм нерж |
| Переход d= 250/310 мм нерж |
| Переход обратный d= 115/190 мм нерж |
| Переход обратный d= 120/190 мм нерж |
| Переход обратный d= 150/220 мм нерж |
| Переход обратный d= 180/250 мм нерж |
| Переход обратный d= 200/270 мм нерж |
| Переход обратный d= 250/310 мм нерж |
Проходной патрубок
Проходной патрубок предназначен для устройства пожаробезопасного прохода дымохода через стены и потолочные перекрытия с целью предохранения от возгорания легковоспламеняющихся конструкций помещений. Материал — нержавеющая сталь 0,5 мм.
| Элемент |
| Проходной патрубок d=190 |
| Проходной патрубок d=220 |
| Проходной патрубок d=250 |
| Проходной патрубок d=270 |
| Проходной патрубок d=310 |
Крышная разделка
Крышная разделка используется для герметизации прохода дымохода через наклонную крышу. Для обеспечения герметичности между крышной разделкой и трубой дымохода используется соответствующая манжета-хомут.
| Элемент |
| Крышная разделка d=190мм, нерж. b=0,5мм 15°-35° |
| Крышная разделка d=190мм, нерж. b=0,5мм 35°-55° |
| Крышная разделка d=190мм, нерж. b=1,0мм 15°-35° |
| Крышная разделка d=190мм, нерж. b=1,0мм 35°-55° |
| Крышная разделка d=220мм, нерж. b=0,5мм 15°-35° |
| Крышная разделка d=220мм, нерж. b=0,5мм 35°-55° |
| Крышная разделка d=220мм, нерж. b=1,0мм 15°-35° |
| Крышная разделка d=220мм, нерж. b=1,0мм 35°-55° |
| Крышная разделка d=250мм, нерж. b=0,5мм 15°-35° |
| Крышная разделка d=250мм, нерж. b=0,5мм 35°-55° |
| Крышная разделка d=250мм, нерж. b=1,0мм 15°-35° |
| Крышная разделка d=250мм, нерж. b=1,0мм 35°-55° |
| Крышная разделка d=270мм, нерж. b=0,5мм 15°-35° |
| Крышная разделка d=270мм, нерж. b=0,5мм 35°-55° |
| Крышная разделка d=270мм, нерж. b=1,0мм 15°-35° |
| Крышная разделка d=270мм, нерж. b=1,0мм 35°-55° |
| Крышная разделка d=310мм, нерж. b=0,5мм 15°-35° |
| Крышная разделка d=310мм, нерж. b=0,5мм 35°-55° |
| Крышная разделка d=310мм, нерж. b=1,0мм 15°-35° |
| Крышная разделка d=310мм, нерж. b=1,0мм 35°-55° |
| Подкрышный лист 500х1000 мм b=0.5 мм |
Зонт
Зонт используется в качестве завершения двухконтурного дымохода для предохранения его от атмосферных осадков. Основание зонта выполняется из матовой нержавеющей стали толщиной 1 мм, верхняя часть зонта — из полированной нержавеющей стали толщиной 0,5 мм.
| Элемент |
| Зонт d= 115/190 мм нерж |
| Зонт d= 115/190 мм нерж-зерк |
| Зонт d= 120/190 мм нерж |
| Зонт d= 120/190 мм нерж-зерк |
| Зонт d= 150/220 мм нерж |
| Зонт d= 150/220 мм нерж-зерк |
| Зонт d= 180/250 мм нерж |
| Зонт d= 180/250 мм нерж-зерк |
| Зонт d= 200/270 мм нерж |
| Зонт d= 200/270 мм нерж-зерк |
| Зонт d= 250/310 мм нерж |
| Зонт d= 250/310 мм нерж-зерк |
| Зонт с дефлектором d= 115/190 мм нерж |
| Зонт с дефлектором d= 120/190 мм нерж |
| Зонт с дефлектором d= 150/220 мм нерж |
| Зонт с дефлектором d= 180/250 мм нерж |
| Зонт с дефлектором d= 200/270 мм нерж |
| Зонт с дефлектором d= 250/310 мм нерж |
| Зонт с сеткой d= 115/190 мм нерж |
| Зонт с сеткой d= 120/190 мм нерж |
| Зонт с сеткой d= 150/220 мм нерж |
| Зонт с сеткой d= 180/250 мм нерж |
| Зонт с сеткой d= 200/270 мм нерж |
| Зонт с сеткой d= 250/310 мм нерж |
