Вентиляция офисных помещений – это необходимый пункт при строительстве, который должен быть реализован в любом офисном здании, бизнес-центре или в административном здании еще на этапе застройки. Также решить вопрос с вентиляцией можно на этапе ремонта, намного сложнее будет сделать систему вентиляции офисного здания на этапе его функционирования.

Для чего необходима вентиляция в офисе

Ее основная задача сводится к тому, чтобы решить проблему нехватки чистого и свежего воздуха в офисных помещениях. Помимо этого вентиляция офиса может решить проблему с повышенным уровнем влажности, если будет стоять такая задача. При необходимости можно сделать проект вентиляции офиса совместно с центральной системой кондиционирования. Это обеспечит комфортную температуру в любое время года.

Оптимальный микроклимат в офисных помещениях будет способствовать поддержанию хорошего самочувствия у работников, что, соответственно, повысит их работоспособность и поможет сохранить здоровье и хорошее самочувствие в течение рабочего дня.

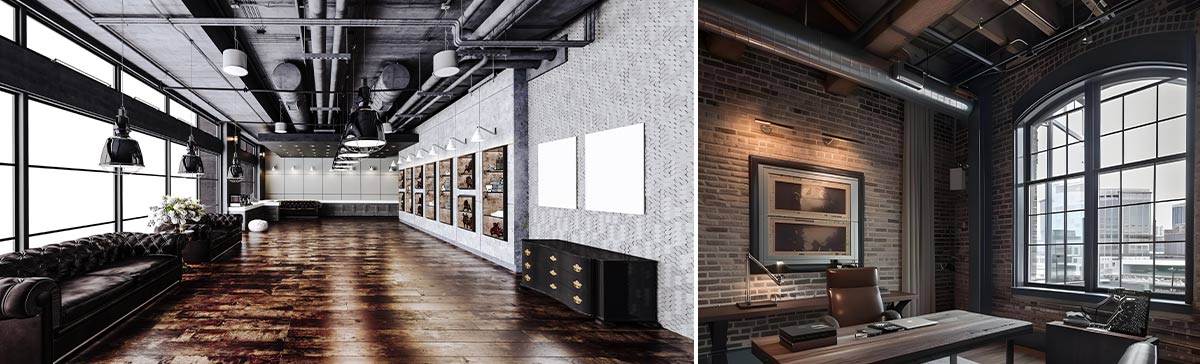

Вентиляция офиса

Требования к вентиляционной системе офисов

Установка системы вентиляции офисных помещений должна происходить согласно определенным норам и требованиям, которые прописаны в СНиП. Помимо этого, существует список основных правил при проектировании и монтаже вентиляционных систем в офисах и административных зданиях.

Нормы вентиляции в офисных помещениях:
  • Система вентиляции и кондиционирования должна иметь экономичное энергопотребление, чтобы максимально снизить затраты на электроэнергию.
  • Оборудование должно быть с низким уровнем шума, чтобы не мешать рабочему процессу.
  • Должна быть возможность оперативного регулирования всех параметров работы системы.
  • Вентиляционная система должна не только обеспечивать приток свежего воздуха, но и выводить отработанный воздух из помещения (для зданий большой площади).
  • Вентиляционная система должны обеспечивать очистку поступающего в помещение воздуха от загрязнений. Для этого используется система различных фильтров.
  • Желательно, чтобы система вентиляции и кондиционирования могла создавать и поддерживать комфортную температуру в офисных помещениях круглогодично, вне зависимости от времени года и от наружных температур. Оптимальный температурный режим для офисных помещений – 21-22°С.
  • По санитарным нормам, вне зависимости от класса здания, вентиляционная система должна обеспечивать циркуляцию воздуха из расчета 60 м3/ч на одного человека, или можно сделать расчет исходя из площади помещения, в данном случае это будет 60 м3/ч на 5-8 м2
При проектировании вентиляции офисных помещений также следует учитывать, что многие системы кондиционирования не предназначены для работы при экстремально низких наружных температурах, поэтому следует исходить из особенностей климата в каждом конкретном регионе. Если существует подобная проблема, то ее можно решить двумя путями – установкой мощных систем вентиляции или систем кондиционирования, например, с тепловым насосом.

Что касается оптимального уровня влажности в помещениях, то, согласно нормам СанПиН, существует следующая градация в зависимости от температурных показателей:
  • до 25°С – уровень влажности должен быть 70%;
  • выше 26°С – 60-65%.

Возможные варианты системы вентиляции в офисе

Система вентиляции в офисе зависит от многих параметров. Самый основной – это площадь помещения. Для небольших офисных помещений (до 90-100 м2) допускается наличие естественной вентиляции. Также в офисных зданиях площадью до 100 м2 можно установить приточную систему вентиляции. Для помещений большей площади необходимо устанавливать приточно-вытяжную систему вентиляции

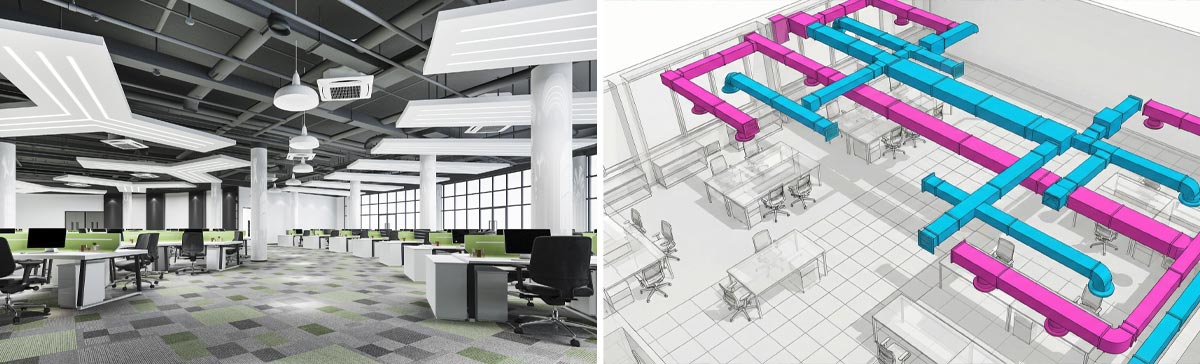

Проект вентиляции

Таким образом, можно выделить несколько систем вентиляции для организации оптимального воздухообмена, которые можно установить в офисах:
  • приточная система;
  • приточно-вытяжная;
  • канальная система;
  • центральная система кондиционирования и вентиляции.
Приточная система вентиляции предназначена исключительно для организации притока свежего воздуха с улицы. Поступление воздуха происходит по вентиляционной шахте в помещение.

Приточно-вытяжная система более сложная, ее проектированием и монтажом должны заниматься только специалисты. Она предназначена не только для поступления свежего воздуха, но и для вывода отработанных воздушных масс из помещения. При поступлении воздуха в помещение он проходит систему очистки, благодаря установленным фильтрам. Таким образом, воздух подается в помещение уже очищенным от грязи и пыли.

Далее воздушный поток нагревается или, наоборот, охлаждается, в зависимости от установки, и по разветвленной системе воздуховодов, проложенных в зоне навесного потолка, распределяется по изолированным помещениям. Самое главное при раздаче воздуха – обеспечить отсутствие его застоя в системе.

Данный вид вентиляции является наиболее востребованным в офисных помещениях. К его плюсам можно отнести следующие положительные моменты:
  • постоянная циркуляция воздуха и его регулярное обновление в помещении;
  • в помещения поступает уже очищенный воздух;
  • экономия электроэнергии (часто приточно-вытяжные установки монтируются с рекуператором, что позволяет получить теплый воздушный поток без дополнительных энергозатрат).
Вентиляция офиса

Для сравнительно небольших офисов возможна также установка канального кондиционера с системой подмеса свежего воздуха, но не более 25%.

В данном случае происходит охлаждение воздуха благодаря канальному кондиционеру, и также осуществляется приток свежего воздуха с улицы.

Центральная система кондиционирования и вентиляции представляет собой систему чиллер-фанкойлов и VRF-систем. Такой тип кондиционирования применим для офисных зданий большой площади, преимущественно не поделенных на изолированные зоны. В данном случае происходит постоянная рециркуляция воздушных потоков, помимо этого температура в здании также может регулироваться – система кондиционирования и вентиляции может работать как на охлаждение, так и на обогрев помещения.

Расход электроэнергии

Расход электроэнергии напрямую будет зависеть от площади обслуживаемого помещения и от мощности оборудования. Также необходимо учесть регион. Для объектов, на которых требуется обеспечить нагрев воздуха, стоит добавить к расчетам увеличение расходов при обогреве воздушных масс. Для снижения расходов рекомендуется устанавливать рекуператор. В ином случае необходимо будет устанавливать калорифер на месте подачи воздуха с улицы.

Более точный расчет электроэнергии смогут предоставить специалисты при подготовке проекта.

Расходы на обслуживание

Расходы на облуживание систем вентиляции будут отличаться в зависимости от особенностей объекта, требований заказчика, выбранного оборудования и поставленных задач. Точный расчет могут предоставить специалисты после составления проекта.

Порядок действий при установке вентиляции

Процесс установки систем вентиляции и кондиционирования можно поделить на несколько этапов:
  • проектирование – на данном этапе происходит общение с заказчиком, подбор оборудования, изучение всех помещений объекта, где необходимо обеспечить циркуляцию воздуха;
  • расчет воздухообмена и теплопритоков инженерами;
  • расчет мощности обогревателя для приточных установок.
Какие пункты необходимо согласовать на этом этапе:
  • расположение всей системы на объекте;
  • мощность системы;
  • доступ ко всем элементам системы;
  • варианты внесения оперативных изменений;
  • прокладка дренажной системы при необходимости;
  • стоимость проекта.

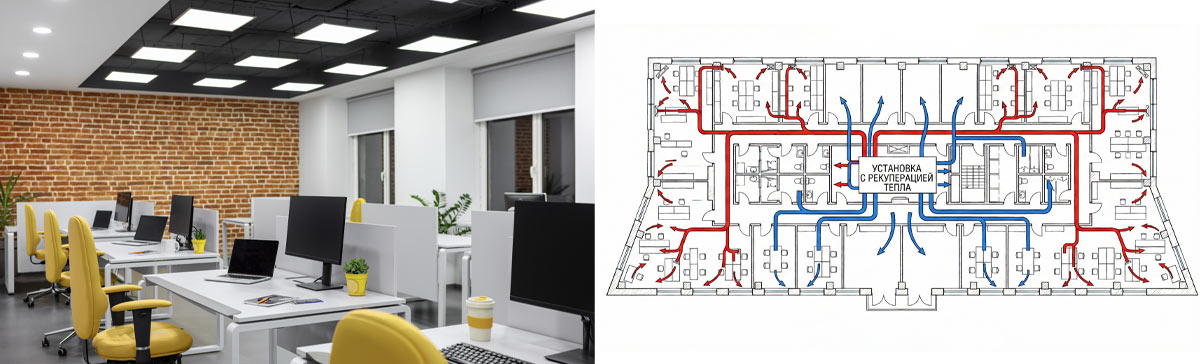

Проект вентиляции

Далее, при согласовании проекта, производится установка непосредственно всех элементов вентиляционной системы. Установка систем вентиляции подразумевает также прокладку воздуховодов, делаются вытяжные отверстия, при необходимости устанавливаются кондиционеры или калориферы.

После монтажных работ происходит тестирование всей системы. По завершении осуществляется подписание актов и передача сопроводительной документации.

Профессионально спроектированная и установленная система вентиляции и кондиционирования в офисном помещении обеспечит комфортную микросреду для всех работников. В данном случае не стоит экономить на качестве монтажа, так как это станет гарантом длительной и бесперебойной работы всей системы в целом.

Если у вас остались вопросы по подбору оборудования для системы вентиляции и кондиционирования, или вам нужна помощь с расчетами по монтажу оборудования, оставьте заявку на сайте, и мы свяжемся с вами в ближайшее время! Наши менеджеры проконсультируют вас по наличию оборудования на складе и сориентируют по актуальной стоимости на все элементы системы вентиляции и кондиционирования для офисных зданий.

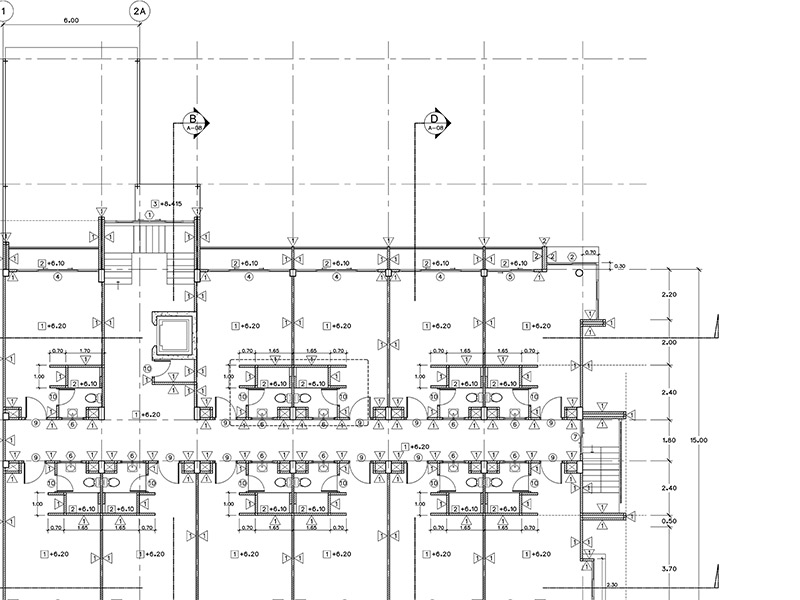

Примеры выполненных объектов
