Обращаем Ваше внимание на важность корректного подключения цепи питания контроллера СAREL, когда один из контроллеров вторичной цепи источника питания и корпус компьютера, используемого для программирования контроллеров CAREL, соединены с шиной заземления!

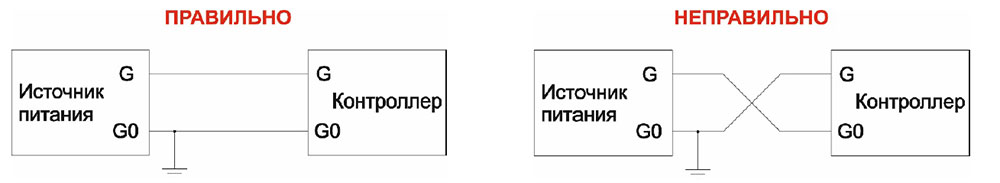

Заземленный контакт источника питания обязательно должен быть подключен к "общему проводу" разъема питания контроллера CAREL. В контроллерах CAREL указанная клемма имеет обозначение G0. Это правило касается источников питания постоянного и переменного тока, а также, ЛЮБЫХ контроллеров, использующих для программирования интерфейс, не имеющий гальванической развязки, в частности- USB.
В случае ошибочного подключения заземленного контакта источника питания к клемме G контроллера, разность потенциалов между "общим" компьютера и "общим" контроллера CAREL станет равна выходному напряжению источника питания (порядка 24 В).
При подключении USB кабеля для программирования контроллера происходит "закорачивание" выходного напряжения источника питания через цепи USB портов, что приводит к выходу из строя USB портов компьютера и контроллера, а в крайнем случае, материнской платы компьютера.
Обратите внимание, что корпус (общий провод) ноутбуков, как правило, соединен с контактом заземления в сетевой розетке. Поэтому, для получения ситуации, описанной выше, достаточно подключить к шине заземления вторичную цепь блока питания контроллера CAREL.
Рекомендации для предотвращения фатальных последствий для оборудования:
- Необходимо соблюдать и проверять каждый раз корректность подключения питающего напряжения контроллера CAREL.
- Источник питания, используемый для питания контроллера CAREL, не следует переводить на иные задачи, чтобы избежать случайного подключения G и G0 в неправильном порядке.
- При использовании ноутбука для программирования контроллера CAREL, в случае сомнений в правильности подключения питания, следует отключать его от адаптера питания и оставлять на питании от батарей.
