Воздушная завеса UF601

Цена по запросу

Характеристики

Артикул
885N
Бренд
Frico
Серия
UF600
Расход воздуха (max), м3/ч
10800
Длина завесы, м
3.670
Способ установки
Горизонтальная / Вертикальная
Дополнительные опции
Регулировка нагрева
Вентиляция без нагрева
Пульт Д/У
Опционально
Способ обогрева
Без обогрева
Напряжение, В
400 3~
Напряжение, В
380
Габариты ВxШxГ, мм
368х74
Вес, кг
274


Воздушная завеса марки Frico серии UF601

 Воздушная завеса без обогрева с нижним выдувом для защиты ворот высотой 4-8 метров.Обеспечивает эффективную защиту открытых проемов ворот за счет выдува высокоскоростной воздушной струи из узкой щели канальной конструкции, расположенной на уровне пола параллельно створу ворот.

Благодаря использованию пульта управления ACR600 обеспечивается защита от перегрева каждого вентилятора завесы. При любой перегрузке двигателя или превышении установленной температуры происходит срабатывание защиты и отключение завесы.


Конструкция напорной колонны

конструкция напорной колонны

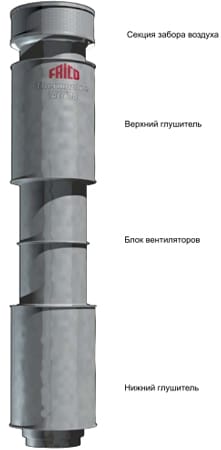

 AC601 компонуется в колонну, состоящую из секций забора воздуха, блока вентиляторов и глушителей. Колонна размещается внутри помещения сбоку от ворот и устанавливается на опорный фланец канальной конструкции. Ширина щели и угол выдува потока определяются при проектировании.

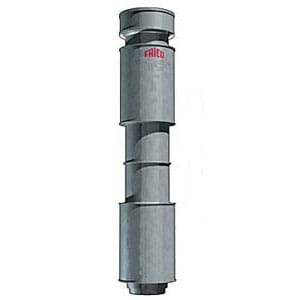

frico AC600

Вентиляторный блок состоит из одного или нескольких вентиляторов в соответствии с заданными расходно-напорными характеристиками. Статистический напор холодного наружного воздуха и ветровая нагрузка компенсируются мощным воздушным потоком, создаваемым завесой.

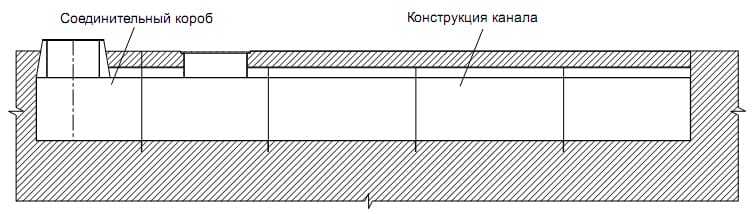

Конструкция канальной части

конструкция канальной части конструкция канальной части

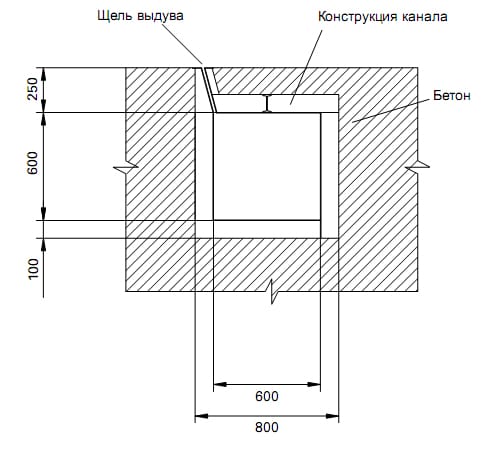

Для сооружения канальной конструкции предусмотрены два конструктивных решения. В первом случае канальная конструкция с щелью выдува может изготавливаться из стального листа, а затем устанавливается на бетонное основание. Во втором случае канальная конструкция изготавливается из железобетона. Параметры канальной конструкции, угла наклона потока и размера щели определяются при проектировании конструкции. Необходимо предусмотреть возможность дренажа, если есть вероятность залива канала водой.


Поток воздуха

поток воздуха

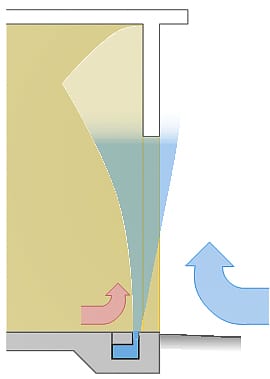

Воздушная завеса AC601 обеспечивает почти 100% защиту от проникновения холодного воздуха на уровне пола. Для более эффективного противодействия напору наружного воздуха поток направляется под углом 15 градусов в сторону улицы.


Увеличение длины колонны

Забор воздуха должен находиться выше уровня ворот. Для этого иногда бывает необходимо увеличить высоту колонны. Это достигается установкой дополнительной вставки между секцией забора воздуха и верхним шумоглушителем. В комплект поставки не входит. Её необходимая длина и диаметр определяются при проектировании.


Основные характеристики воздушной завесы Frico AC 601:

  • обеспечивает 100% защиту открытых проемов ворот, высота которых составляет 4-8 метров, от проникновения холодного воздуха;
  • монтируется вертикально внутри помещения с любой стороны от ворот. Для больших проемов необходима установка двух колонн, которые могут располагаться как с одной стороны ворот, так и с противоположных сторон;
  • конструкция воздушной завесы состоит из двух узлов: напорной колонны и канальной конструкции (в комплект поставки не входит, приобретается дополнительно);
  • применение концепции Thermozone позволяет обеспечить оптимальную работу прибора;
  • блок вентиляторов может состоять из одного или нескольких вентиляторов в соответствии с заданными параметрами конструкции;
  • забор воздуха осуществляется в верхней части помещения, поэтому секция забора воздуха должна располагаться выше уровня ворот;
  • предусмотрена возможность установки дополнительной секции для увеличения высоты колонны (в комплект поставки не входит, необходимо заказывать дополнительно);
  • обеспечивает 75%-го энергосбережения, при условии правильного выбора типа воздушной завесы и соблюдении всех требований к установке;
  • правильно направленный поток воздуха обеспечивает 100% защиту дверных проемов от попадания холодного воздуха извне;
  • прибор оснащен надежной защитой от перегрева;
  • предусмотрена возможность установки дополнительных принадлежностей;
  • производительность – 10 800 м3/час;
  • класс защиты – IP24 (защита от попадания в прибор инородных тел, размер которых не превышает 12,5 мм, и от брызг воды, падающих с разных сторон);
  • габариты воздушной завесы, (ДхВхГ) – 3680 х 740 х 740 мм.

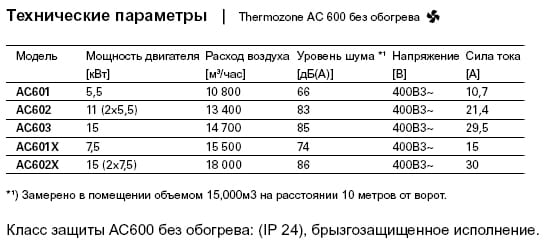

Технические параметры

Технические параметры AC601

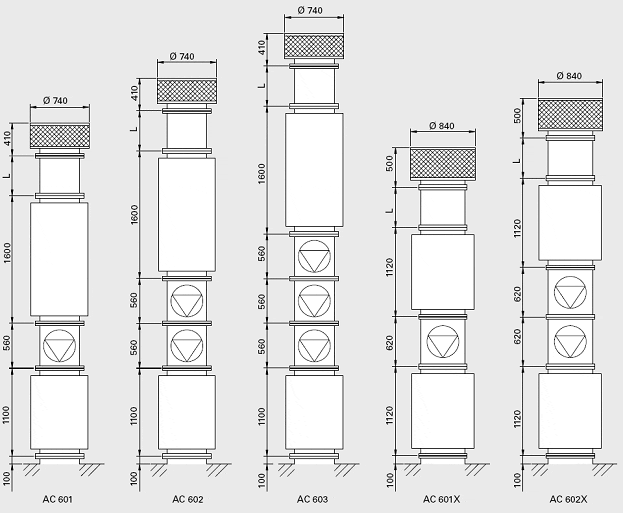

Основные размеры

основные размеры AC600

Раcположение и установка воздушной завесы

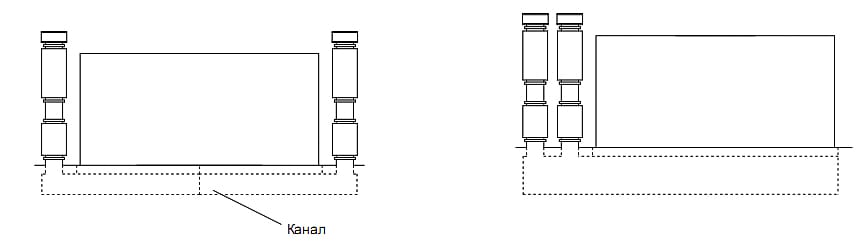

Напорная колонна устанавливается с любой стороны от проема ворот. Если ворота имеют большую ширину, требуется установку двух завес. Они могут устанавливаться с противоположных сторон и с одной стороны проема. При установке двух колонн с противоположных сторон от проема требуется установка металлической перегородки посередине канальной конструкции для уменьшения гидравлических потерь, которые возникают при взаимодействии встречных потоков.


Расположение и установка воздушной завесы AC600

Выбор воздушной завесы

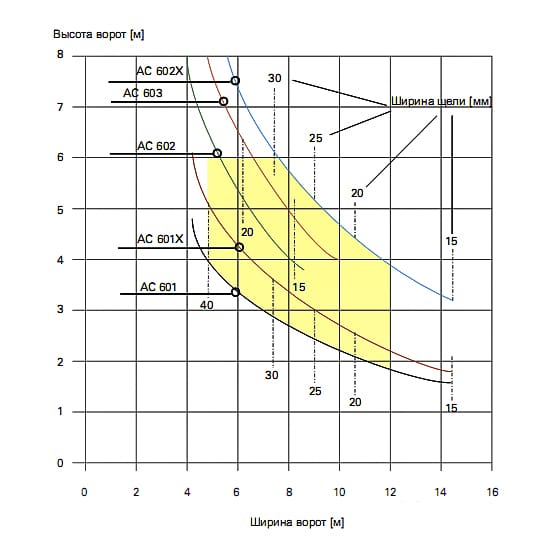

Диаграмма ниже позволит Вам выбрать тип завесы и ширину щели. Затемненная область на диаграмме означает оптимальный режим работы завесы. Диаграмма составлена для разности давлений 8Па и угла наклона 15o.


Для завесы с одной стороны ворот Для двух завес с противоположных сторон

для завес с одной стороны воротдля завес с противоположных сторон

Варианты управления

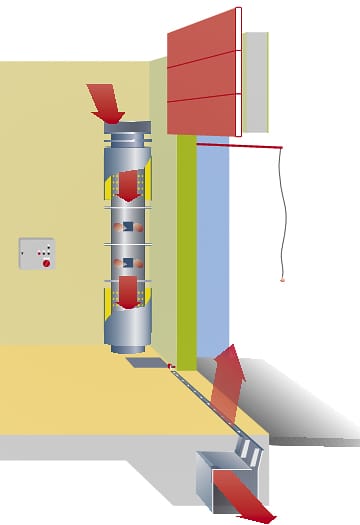

Воздушная завеса включается при открывании ворот посредством концевого выключателя, который через линию задержки или непосредственно запитывает электродвигатели вентиляторов. Аварийное отключение должно быть предусмотрено для каждого вентилятора.

Принадлежности

1. Концевого выключателя AGB304, обеспечивающего автоматическое включение/выключение завесы в момент открытия или закрытия ворот. Как правило, устанавливается в створе ворот.

2. Пульт управления ACR600 - осуществляет управление рабочей завесой в режиме On/Off. Может подключаться через концевой выключатель AGB304. Пульт управления оснащен лампочками-индикаторами для каждого вентилятора и встроенным реле задержки, которое позволяет предотвращать перегрузки в момент пуска прибора. Для каждого мотор-вентилятора предусмотрена раздельная защита от перегрева.
